NBK锅屋联轴器XGT2-19C-8-8 杨：18105608753

货号:

库存: 电询

品牌:

¥400.00 ¥0.00

简介

NBK锅屋联轴器XGT2-19C-8-8NBK锅屋联轴器XGT2-19C-8-8NBK锅屋联轴器XGT2-19C-8-8●所有产品均附带内六角螺栓。●适用轴径的推荐尺寸公差为h6及h7。（仅φ35轴径的推荐尺寸公差为-0.025～+0.010。）●安装到D型切口轴时，请注意轴的D型切口面的位置。⇒偏差调整●可对轴孔…

分类: 五金工具类,

产品详情

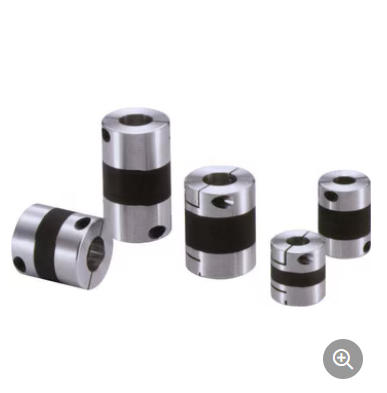

NBK锅屋联轴器XGT2-19C-8-8

●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。（仅φ35轴径的推荐尺寸公差为-0.025～+0.010。）
●安装到D型切口轴时，请注意轴的D型切口面的位置。⇒偏差调整
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整

环境温度	温度修正系数
-20℃～30℃	1.00
30℃～40℃	0.80
40℃～60℃	0.70
60℃～120℃	0.55

如下表所示，夹紧型XGT2-CXGL2-CXGS2-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

外径	轴孔径（mm）
外径	3	4	4.5	5	6	6.35	7	8	10	11	12	14	15	16	17	19	20
15	1	1.3	1.5	1.7	1.9
19		2.2		2.7	3.1	3.3	3.8
25				4.3	5	5.5		6.8
27				3.8	5			6.8
30								7.5	10	12
34								8.3	10	10	12	13
39									13		15	17	18	18	23	25
44											16	19	20	21	23	25	27
56													45			50	61
