ITE-360C6-00 及び ITE-360B6 は、アマダ・ミヤキの IPB-5000□シリーズインバータ式溶接電源専用の 5kHz 高周波インバータ溶接トランスです（他社電源では使用不可）。内蔵整流ダイオードにより高圧・高周波交流を直流に変換し、大電流を安定供給します。ITE-360C6-00 は標準仕様、ITE-360B6 は電源入力端子 / ケーブル仕様を最適化した派生モデルで、用途と設置環境に応じて選択可能です。強制空冷 + 水冷の複合冷却方式を採用し、過熱保護機能（100℃ B 接点温度センサ）を内蔵し、4000A の最大短絡電流にも安定して対応します。主な用途は、電動車用バッテリーセル・モジュール、モータコイル端子、FPC/FFC と金属の接続、小型精密機械部品などの高信頼性スポット溶接です。

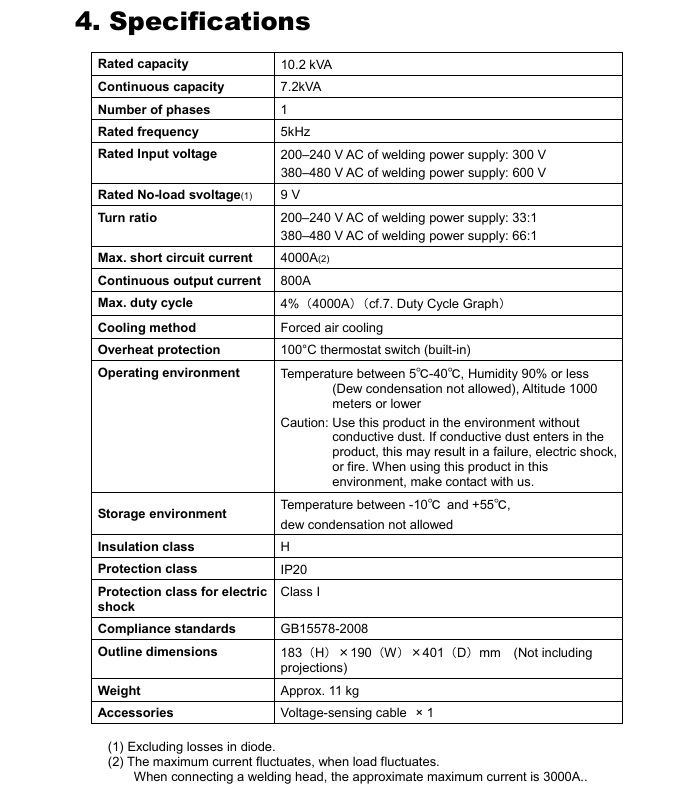

定格容量：10.2 kVA（50% 使用率）

連続容量：7.2 kVA（100% 使用率）

相数：1 相

定格周波数：5 kHz

定格入力電圧：AC200～240V 溶接電源対応：300V；AC380～480V 溶接電源対応：600V

定格無負荷電圧：9V（ダイオード損失分除く）

巻数比：200～240V 系 33:1；380～480V 系 66:1

最大短絡電流：4000A（溶接ヘッド接続時実効値約 3000A）

連続出力電流：800A

最大使用率：4%（4000A 時、使用率曲線参照）

冷却方式：強制空冷 + 水冷（冷却水流量 3L / 分以上、水圧 0.15～0.25 MPa、水温 35℃以下）

外形寸法：186（H）×183（W）×401（D）mm（突起物含まず）

質量：約 11 kg

耐熱クラス：H 級

保護等級：IP20

使用環境：温度 5～40℃、湿度 90% 以下（結露なし）、標高 1000m 以下、導電性粉塵のない場所

付属品：電圧検出ケーブル 1 本
