分類：空気圧式薄型チャック、産業用ロボット・工作機械用マニピュレータ

製品概要

CKA・CKB・CKD シリーズは、軽量コンパクト設計を特徴とする薄型空気圧チャックで、ハンドリング用途の本格派製品です。爪の動作ストロークが長く、兼用調整が不要なため、多様なワークに対応可能。用途に応じて 3 種類の爪タイプを選択でき、CKA（3 方爪）・CKB（2 方爪）・CKD（4 方爪） のラインアップを揃え、狭いスペースでも強力な把持力を発揮します。

主な特長

軽量コンパクトで強力：本体が薄型・軽量設計で設置スペースを節約しつつ、高い把持力を実現。

兼用調整不要：爪のストロークが長く、ワークサイズに応じた調整作業を省略可能。

爪タイプの選択性：3 方爪（CKA）・2 方爪（CKB）・4 方爪（CKD）から用途に最適なタイプを選択可能。

多様なオプション対応：全ステンレス仕様（SUA）・鉄ボディ（FE）・耐熱仕様（T）・低油圧対応（H）など、環境・用途に合わせたカスタマイズが可能。

無給油運転対応：潤滑なしで長期安定稼働が可能（必要に応じて ISO VG32 タービン油潤滑可）。

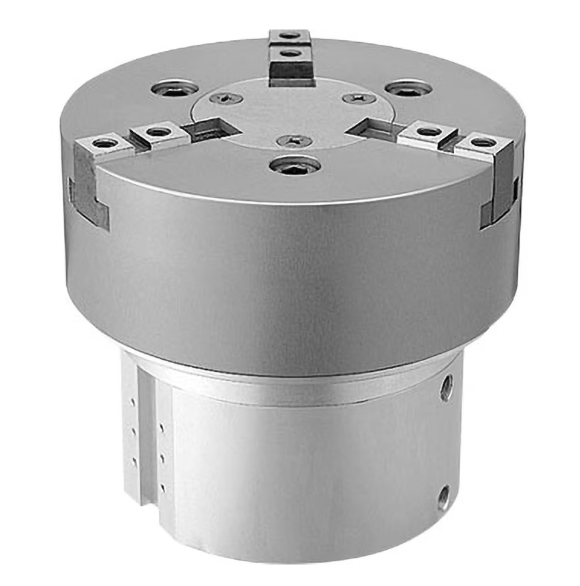

CKA-70MS 薄型チャック（3 方爪タイプ）

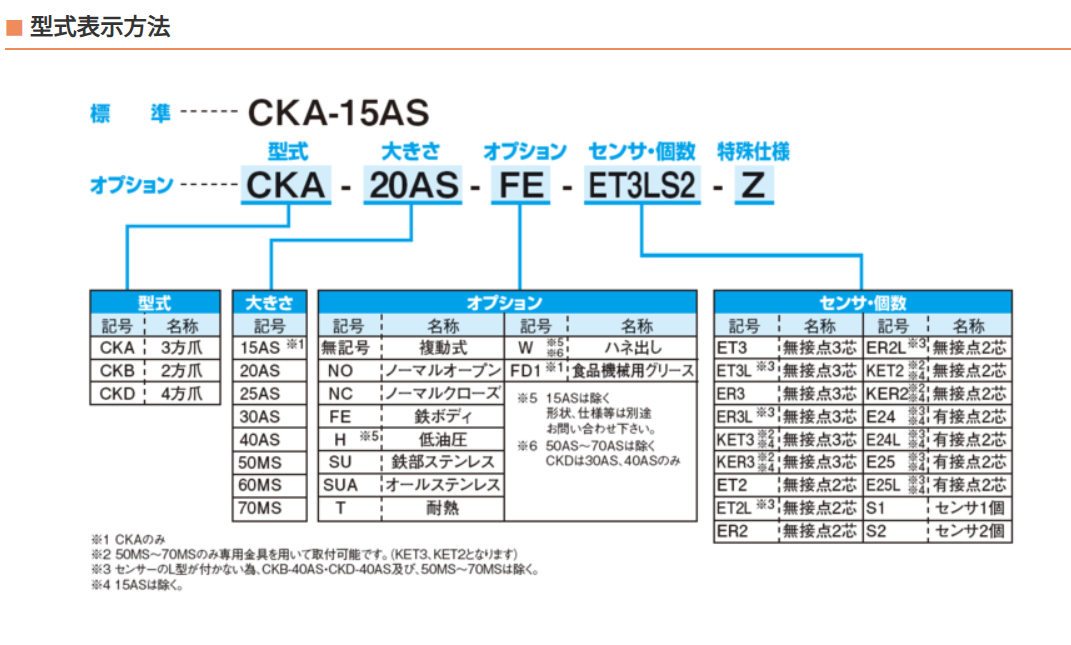

型式：CKA-70MSタイプ：3 方爪（CKA）、ミディアムストローク（MS）

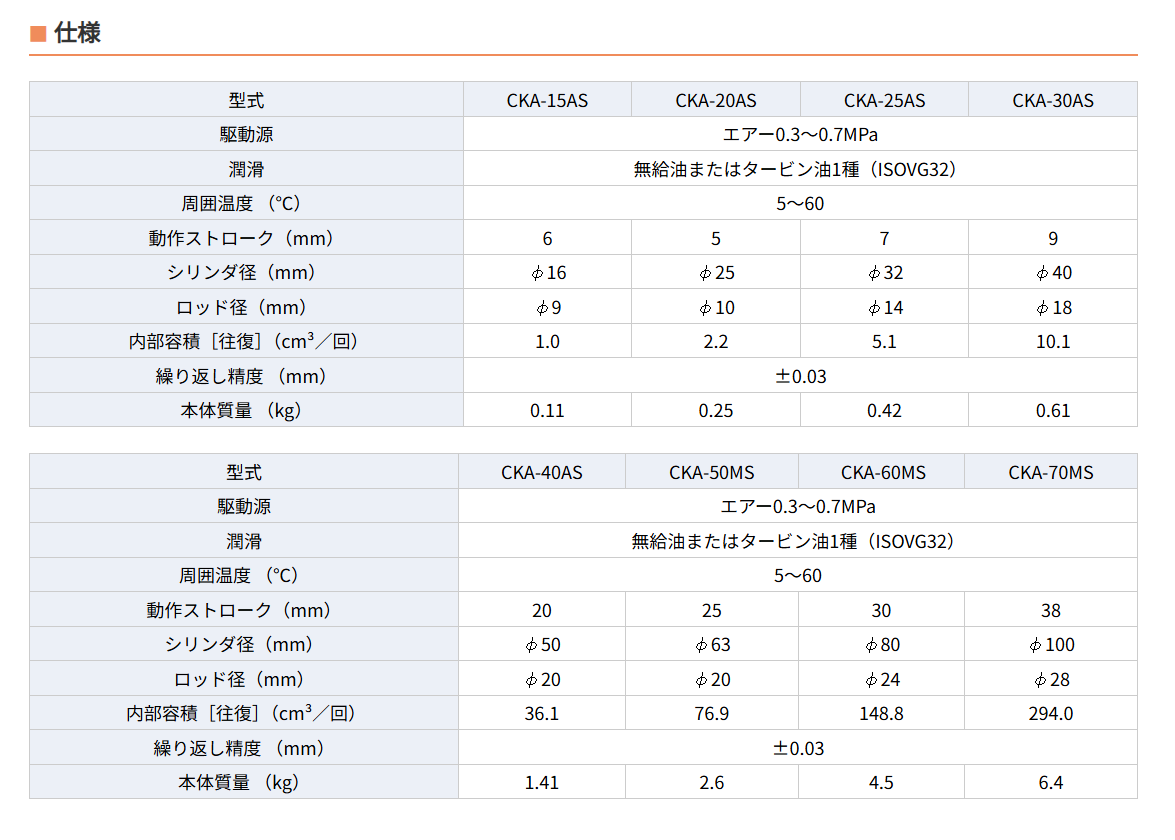

仕様詳細

駆動源：空気圧 0.3～0.7 MPa

爪本数：3 本（CKA タイプ）

ストローク：ミディアムストローク（MS）

標準仕様：NC（常閉）または NO（常開）選択可能

オプション：

SUA：全ステンレス仕様

SU：ステンレス部品使用

FE：鉄ボディ

T：耐熱仕様

H：低油圧対応

Z：特殊加工対応

周囲温度：5～60℃

潤滑：無給油 又は ISO VG32 タービン油

用途：自動組立ライン、ロボットハンド、工作機械のワーク把持、検査装置など

用途

産業用ロボットのエンドエフェクタ

工作機械（旋盤・マシニングセンタ）のワークチャッキング

自動組立・搬送ラインのワークハンドリング

検査装置・測定機での精密位置決め把持
