軸上の任意の位置に取付けができ、位置決め、位相合わせが簡単にしかも自由にできます。

締結後はバックラッシがなく、振動、衝撃による軸のヤセ、焼付きなどの心配は不要です。

キー溝、スプラインのような軸の切欠きによる強度の低下がなく素材を有効に利用できます。

スラストに対する力が強力ですから抜け止めなどの処置は一切不要です。

締結後は強固な摩擦保持機能を有していますので、自然に緩むという恐れはなく、安心して使用していただくことができます。

内径と外径との比が小さいため、ボス外径が小さく設計できます。

ボス取付時の同軸度が優れ、心合わせ用のガイドが不要ですのでボス穴はストレートでよく、また軸もストレートですので面倒な加工は不要です。

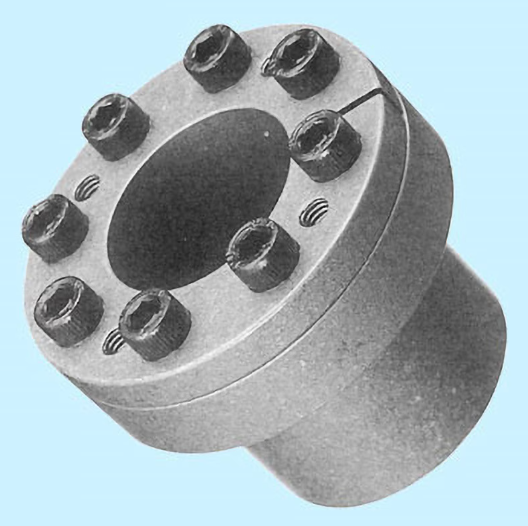

インナリング、アウタリング、スペーサおよび締付ボルトの4部品で構成されたシンプルな構造で締付ボルトを締付けるだけで強力に締結できます。

公差

適合軸：h8

適合ボス穴：H8

伝達トルク(N・m[kgf・m])

882(90)

(スラスト荷重が0の場合)

スラスト荷重(kN[kgf])

44.1(4500)

(伝達トルクが0の場合)

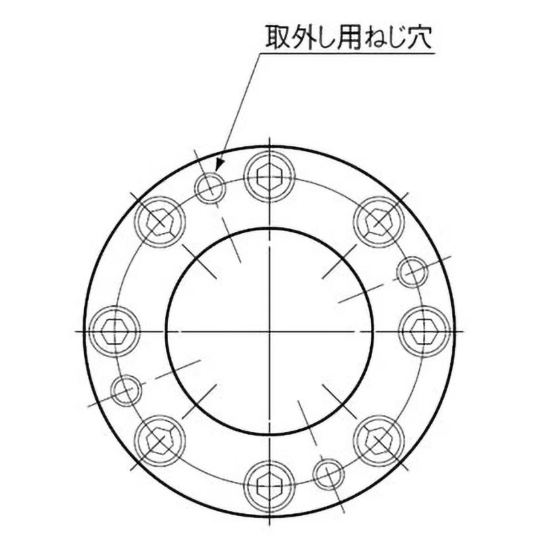

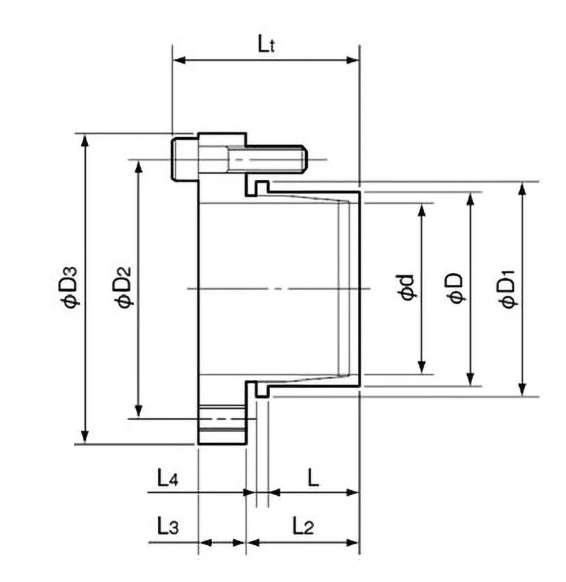

外径D(Φmm)53 寸法D1(Φmm)75 寸法D2(Φmm)69 寸法L(mm)32 寸法L1(mm)52 寸法Lo(mm)45 軸径d(Φmm)40 全長(mm)58 質量(kg)0.73 種類締結具 使用温度範囲(℃)-30～200 ボルトM6×18 ボルト数8 軸側面圧(MPa[kgf/mm2])101(10.3) ボス側面圧(MPa[kgf/mm2])70(7.1) 表面粗さ(S)12以下 締付トルク(N・m[kgf・m])16.7(1.7)
