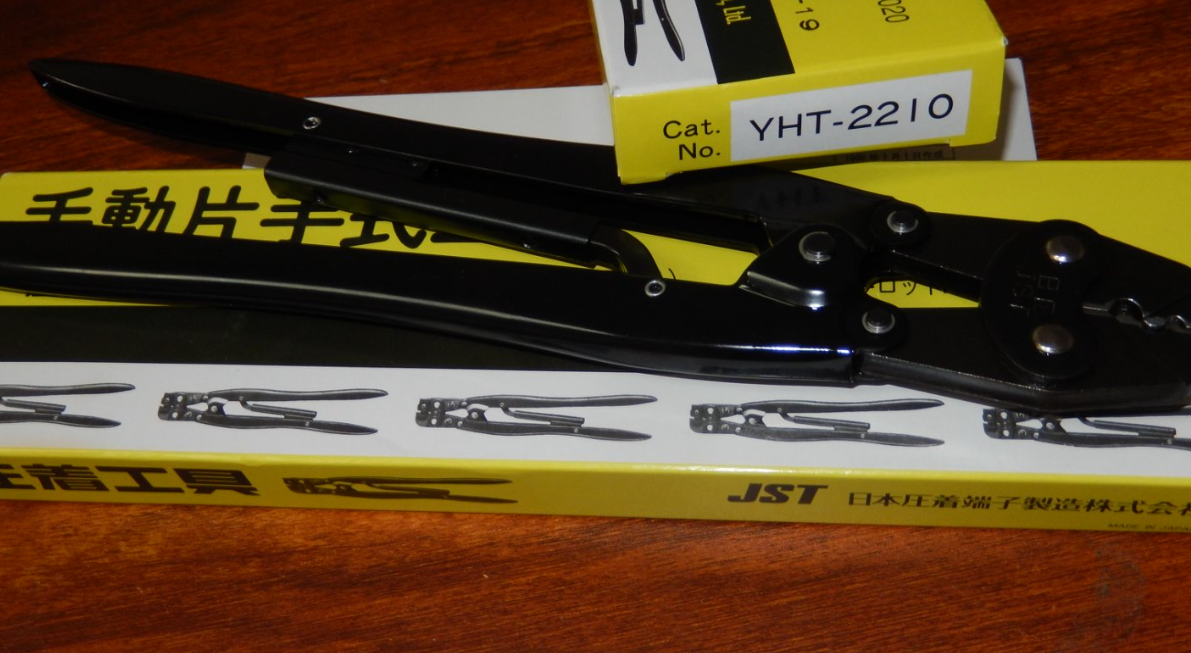

JST日压压接钳YHT-2210合肥栗山胡181-0560-8873

JST日压压接钳YHT-2210合肥栗山胡181-0560-8873

JST日压压接钳YHT-2210合肥栗山胡181-0560-8873

JST日压压接钳YHT-2210合肥栗山胡181-0560-8873

一、产品用途

该压接钳主要用于裸端子和裸套管的压接作业 ，能够在诸如电子设备制造、电气维修、小型电子产品组

装等工作中，实现导线与端子之间安全、稳固的电气连接，确保电流传输的稳定性和可靠性。无论是对少量线路进行临时连接，还是在精细的电路实验中进行导线与端子的连接操作，YHT-2210 都能胜任。

二、产品参数

适用线径范围

单线：支持 0.57 - 1.44mm、1.14 - 1.82mm、1.82 - 2.89mm 的线径规格。不同线径的导线可以通过该压接钳精准适配对应的压接模块，保证压接效果。

绞合线：覆盖 0.25 - 1.65mm²、1.04 - 2.63mm²、3.5mm²、2.63 - 6.64mm² 的线径范围。对于不同线径的绞合线，YHT - 2210 能通过内部精密的压接结构，实现紧密、牢固的压接。

适用端子标称：适用于 1.25、2、3.5、5.5 等不同规格的封闭端端子。这些端子规格涵盖了常见的电子电气连接需求，无论是小型电路中的精细连接，还是较大电流传输的线路连接，都能找到合适的端子与之匹配。

工具类型：手动压接钳，操作方式简便直接，无需额外的电源或气源，通过手动施力即可完成压接动作。这种手动操作的方式，使得工具在使用场景上更加灵活，尤其适用于空间有限、不便于使用电动或气动工具的场所。

线规或范围 - AWG：对应 10 - 22 美国线规。美国线规作为国际通用的导线规格标准，YHT - 2210 对这一范围的覆盖，进一步证明了其在国际市场上的广泛适用性，能满足不同地区、不同标准下的导线压接需求。

方向：侧入式设计。这种设计使得导线和端子在插入压接位置时更加方便、直观，用户可以更清晰地观察压接过程，确保导线和端子的正确对位，提高压接的准确性和成功率。

尺寸：整体尺寸为 295（长）x 70（宽）mm，小巧的机身设计，方便用户手持操作，在狭窄的工作空间中也能灵活使用，不会因工具尺寸过大而受到限制。

重量：约 500g，适中的重量既能保证在压接过程中提供足够的操作手感和稳定性，又不会给用户长时间操作带来过多负担，有效减少手部疲劳。

材质：主要材质为钢材，钢材具有高强度、耐磨、耐腐蚀等特性，确保了压接钳在长期频繁使用过程中的耐用性和可靠性，降低了工具损坏的风险，延长了使用寿命。

RoHS 状态：符合 ROHS3 标准 ，这意味着该产品在生产过程中严格控制了有害物质的使用，符合环保要求，无论是在产品使用阶段还是废弃处理阶段，都能最大程度减少对环境的危害，体现了 JST 对环保理念的践行。

规范：专为裸端子和裸套管设计，在压接这类元件时，能够凭借其精准的压接结构和合适的压力，实现良好的电气连接和机械连接，确保连接部位的导电性和牢固性。
