NBK锅屋联轴器 XHS-25C-8-10 杨：18105608753

货号:

库存: 电询

品牌:

¥160.00 ¥0.00

简介

NBK锅屋联轴器 XHS-25C-8-10NBK锅屋联轴器 XHS-25C-8-10NBK锅屋联轴器 XHS-25C-8-10●所有产品均附带内六角螺栓。●适用轴径的推荐尺寸公差为h6及h7。（仅φ35轴径的推荐尺寸公差为-0.025～+0.010。）●可对轴孔和键槽进行追加工。请使用追加工服务。●轴插入联轴器中的量…

分类: 五金工具类,

产品详情

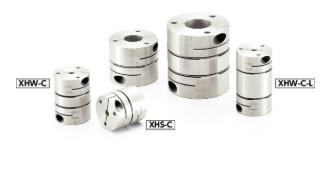

NBK锅屋联轴器 XHS-25C-8-10

NBK锅屋联轴器 XHS-25C-8-10

●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。（仅φ35轴径的推荐尺寸公差为-0.025～+0.010。）
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整

可传递摩擦力矩

如下表所示，夹紧型XHS-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

外径	轴孔径（mm）
外径	3	4	5	6	6.35	8	9.525	10	11	12	14	15	16	25	28	30	32	35	38	40	42	45
15	0.7
19	0.7	1.7	3
25		2.5	3.6	4.7	5
27		2	2.9	4	4.2	5.8
34			3.5	4.9	5.5	7.9	10	11	12
39				6	8	13	18	19	23
44						8	13	15	20	26
56						22	34	37	45	55	66
64								23	42	60	88
79											140	150	180
98														120	140	150	170	190	210	220	240	260

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XHS-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

XHS-C
轴套	A2017 阳极氧化处理＊1
固定膜片螺栓	SCM435 四氧化三铁保护膜（黑）
膜片	SUS304
轴环	SUS304
内六角圆柱头螺栓	SCM435 四氧化三铁保护膜（黑）
